Podkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwa: Zamocuj odchylenie kątowe zespołu

Co powoduje odchylenie kątowe w połączeniach śrubowych

W przemyśle ciężkim i montażu sprzętu precyzyjnego odchylenie kątowe połączeń śrubowych jest jednym z najczęściej pomijanych, ale wpływowych ukrytych problemów. Nierówne obrobione powierzchnie, odkształcenia spawalnicze, osiadanie fundamentów sprzętu i błędy ręcznej instalacji prowadzą do nierównoległych płaszczyzn dopasowania. Pod długotrwałym dużym obciążeniem i wibracjami mechanicznymi małe kąty pochylenia będą stale generować naprężenia zginające na śrubach, powodując zużycie gwintu, zmęczenie śruby, poluzowanie, a nawet nagłe pęknięcie.

Większość tradycyjnych rozwiązań montażowych opiera się na zwykłych podkładkach płaskich lub podkładkach sprężystych ułatwiających mocowanie. Jednakże te konwencjonalne elementy złączne pełnią jedynie prostą rolę rozpraszania nacisku i zapobiegania poluzowaniu. Nie mają żadnej możliwości kompensacji kąta i nie mogą wyeliminować mimośrodowej siły zginającej. W przypadku form precyzyjnych, urządzeń hydraulicznych i obiektów o ciężkich konstrukcjach stalowych poleganie na zwykłych podkładkach znacznie zmniejszy stabilność montażu i skróci ogólną żywotność sprzętu.Podkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwadoskonale rozwiązuje długotrwały problem odchyleń kątowych montażu w przemyśle. Jego unikalna wypukło-wklęsła, sparowana struktura sferyczna może aktywnie dostosowywać się do nachylonych powierzchni montażowych, przekształcać nieregularne naprężenia zginające w równomierny nacisk osiowy i zasadniczo chronić bezpieczeństwo i stabilność połączeń śrubowych.

Podkładka DIN6319 kontra tradycyjne podkładki: porównanie wydajności rdzenia

Aby pomóc inżynierom i nabywcom w dokładnym wyborze elementów złącznych dla różnych warunków pracy, dokonujemy dogłębnego porównania wydajności samonastawnych podkładek kulistych i zwykłych podkładek płaskich/podkładek sprężystych. Wady strukturalne tradycyjnych podkładek są w pełni widoczne w scenariuszach montażu pod dużym obciążeniem i pod kątem, podczas gdy zalety konstrukcyjne zestawów DIN6319 są w pełni odzwierciedlone.

Element porównawczy	Zwykła podkładka płaska/podkładka sprężysta	Zestaw podkładek sferycznych DIN6319
Możliwość kompensacji kąta	Brak, nie można dostosować do nachylonych powierzchni	Obsługa kompensacji odchylenia kąta 3-4°, aktywne samonastawność
Stan naprężenia śruby	Łatwe do wytworzenia naprężenia zginające i obciążenie mimośrodowe	Wyeliminuj siłę zginającą, czyste łożysko naprężenia osiowego
Odporność na wibracje	Słaby, łatwy do poluzowania pod wpływem długotrwałych wibracji	Stabilne dopasowanie, skutecznie przeciwdziała poluzowaniu wibracyjnemu
Żywotność usługi	Krótkie, łatwe do spowodowania uszkodzeń zmęczeniowych śruby	Długa żywotność, zmniejszenie częstotliwości konserwacji sprzętu
Obowiązujące scenariusze	Nadaje się tylko do montażu na płasko i przy lekkim obciążeniu	Profesjonalny do montażu pod dużym obciążeniem, na nierównościach i pod kątem

Z porównania jasno wynika, że ​​tradycyjne podkładki mogą zaspokoić jedynie najbardziej podstawowe potrzeby związane z mocowaniem. W obliczu nierównych powierzchni montażowych i warunków pracy pod dużym obciążeniem nie są w stanie zrównoważyć błędów konstrukcyjnych. Dla kontrastu,Podkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwajest profesjonalnie zaprojektowany do kompensacji błędów przemysłowych. Może automatycznie regulować kąt montażu w zależności od rzeczywistego stanu instalacji, zapewniając, że każda śruba jest naprężona pionowo i równomiernie, co jest niezastąpioną podstawową zaletą w montażu przemysłowym o wysokim standardzie.

Podstawowa zasada działania zestawów podkładek sferycznych

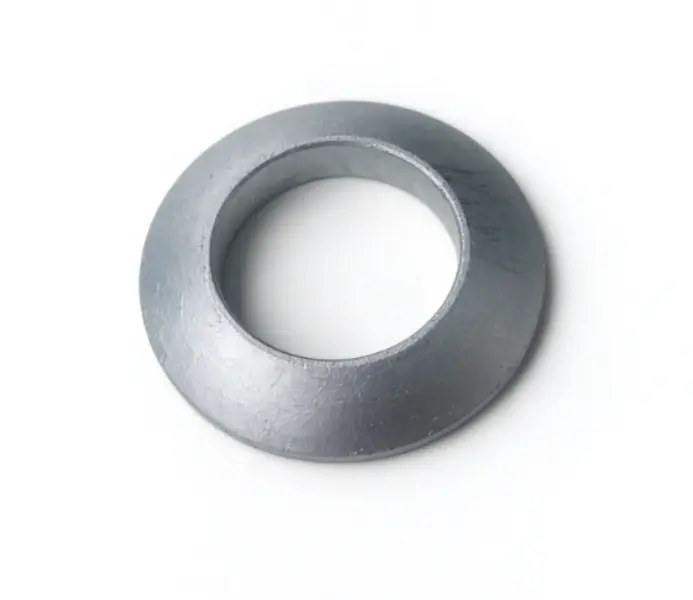

KompletnyZestaw podkładek wahliwych DIN6319 składa się z dopasowanej podkładki wypukłej typu Ci wklęsłą podkładkę typu D. Po precyzyjnym kuciu i bardzo dokładnym szlifowaniu sferyczna powierzchnia styku jest gładka i płaska, z dużą dokładnością dopasowania i elastycznym działaniem ślizgowym. Podczas instalacji sprzętu, gdy płaszczyzna montażowa jest nachylona lub przesunięta, wypukłe i wklęsłe zakrzywione powierzchnie mogą się swobodnie przesuwać, aby dokonać samokorekty kąta, całkowicie dopasowując śrubę do dociskanej powierzchni przedmiotu obrabianego.

Ta zasada działania całkowicie zmienia stan wymuszonego montażu tradycyjnych uszczelek płaskich. Zapobiega skręcaniu i zginaniu śrub spowodowanych wymuszoną kalibracją błędów montażowych, zapewnia, że ​​system połączeń jest zawsze w optymalnym stanie naprężenia i znacznie poprawia ogólną sztywność i stabilność sprzętu mechanicznego.

Klasa materiału	Maksymalna ciągła temperatura pracy	Zalecany współczynnik momentu obrotowego	Obowiązujące wskazówki dotyczące środowiska
Stal węglowa C45	220 ℃	0,14 ~ 0,18	Ogólny przemysłowy montaż wewnętrzny formy
Stal nierdzewna A2	300 ℃	0,18 ~ 0,22	Wilgotna, zwykła scena antykorozyjna w pomieszczeniu
Stal nierdzewna A4	315 ℃	0,19 ~ 0,23	Przybrzeżna mgła solna, chemiczne środowisko korozyjne

Wartość praktyczna obróbki materiału i powierzchni

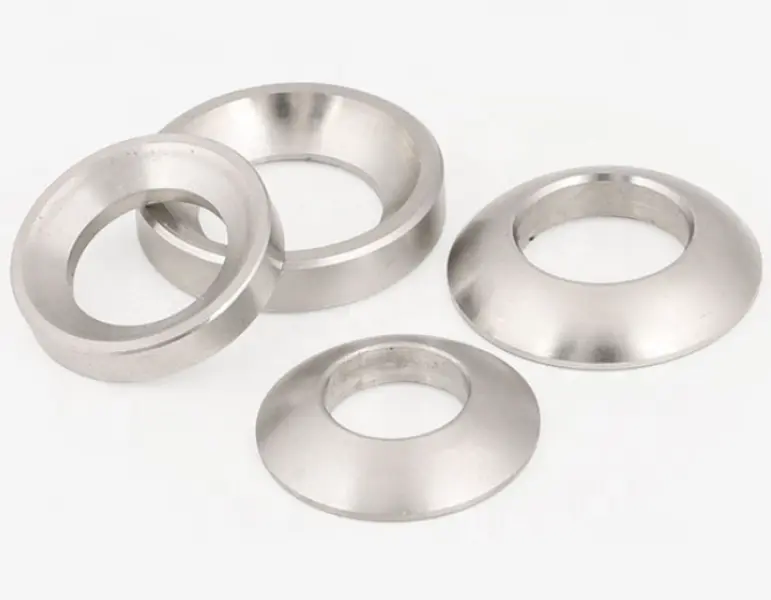

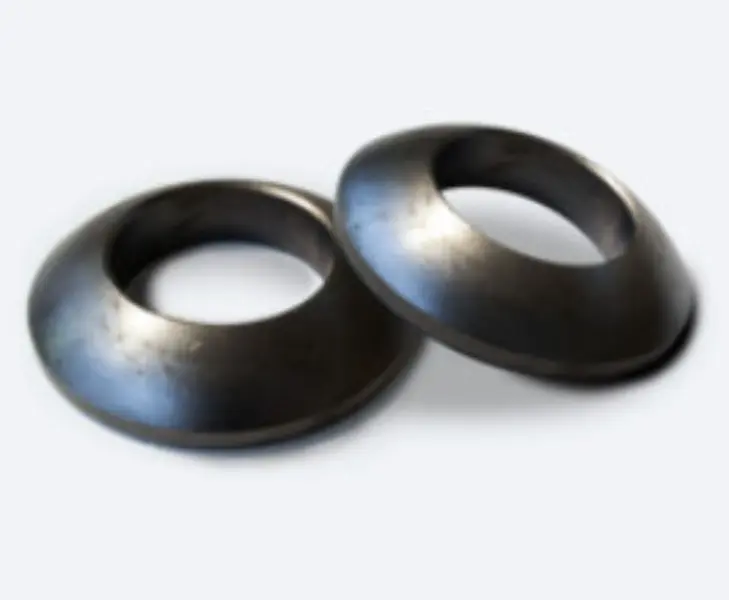

Różne konfiguracje materiałów i obróbki powierzchni zapewniają podkładkom dostosowaną do środowiska.Podkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwaprzyjmuje zróżnicowane opcje materiałowe. Podkładki ze stali węglowej C45 z powłoką cynkową w kolorze biało-niebieskim mają jednolitą powłokę i stabilne działanie antykorozyjne, odpowiednie dla większości scenariuszy montażu na zewnątrz i ogólnych zastosowań przemysłowych. Produkty poddane obróbce tlenkiem czarnym charakteryzują się niskim tarciem i brakiem odblasków, co jest bardziej odpowiednie do precyzyjnego wewnętrznego mocowania formy i pozwala uniknąć wpływu na dokładność przetwarzania formy. Podkładki ze stali nierdzewnej A2/A4 rezygnują z ochrony powłoki powierzchniowej, z naturalną odpornością na utlenianie i korozję, doskonale dostosowując się do wysokiej wilgotności, mgły solnej i trudnych warunków pracy chemicznej.

Wszystkie materiały pochodzą z certyfikowanych dużych hut stali i charakteryzują się stabilnymi właściwościami mechanicznymi i niezawodną twardością, co gwarantuje, że podkładki nie odkształcą się ani nie zniszczą pod długotrwałym dużym naciskiem. Obsługiwane są niestandardowe obróbki powierzchni i produkty o specjalnych rozmiarach, aby spełnić spersonalizowane potrzeby inżynieryjne.

Typowe scenariusze zastosowań

Dzięki potężnej korekcji kąta i działaniu równoważenia naprężeń,Podkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwajest szeroko stosowany w precyzyjnych i ciężkich dziedzinach przemysłu. W przemyśle form powtarzające się zaciskanie oraz rozszerzalność cieplna i kurczenie się powodują odkształcenie płyty formy i odchylenie od płaskości, a zestaw podkładek wahliwych może automatycznie kompensować drobne błędy kąta, aby utrzymać stabilną siłę mocowania formy.

W ciężkich maszynach, sprzęcie hydraulicznym, konstrukcji stalowej i montażu podstawy generatora, osiadanie fundamentów i odchylenia w instalacji sprzętu są powszechne. Zestaw podkładek DIN6319 może skutecznie rozwiązać problem nierównomiernego naprężenia na połączeniach śrubowych, zapobiec wibracjom sprzętu i luźnym połączeniom oraz zapewnić długoterminową stabilną pracę układów mechanicznych. Jest to niezbędny, zoptymalizowany element mocujący do projektowania mechanicznego i modernizacji sprzętu.

Standardowa gwarancja pakowania i wysyłki eksportowej

Jako profesjonalny producent elementów złącznych zorientowany na eksport, firma Ningbo Gangtong Zheli Fasteners Co., Ltd. przyjmuje rygorystyczne, znormalizowane opakowania eksportowe dla wszystkich gotowych podkładek, aby zapewnić integralność produktu podczas transportu transgranicznego na duże odległości. Konwencjonalne produkty są pakowane w wodoodporne i odporne na wilgoć plastikowe torby wewnętrzne, dopasowane do pogrubionego, wzmocnionego kartonowego opakowania zewnętrznego, które może skutecznie zapobiegać rdzy, zadrapaniom, kolizjom i deformacjom powierzchni produktu.

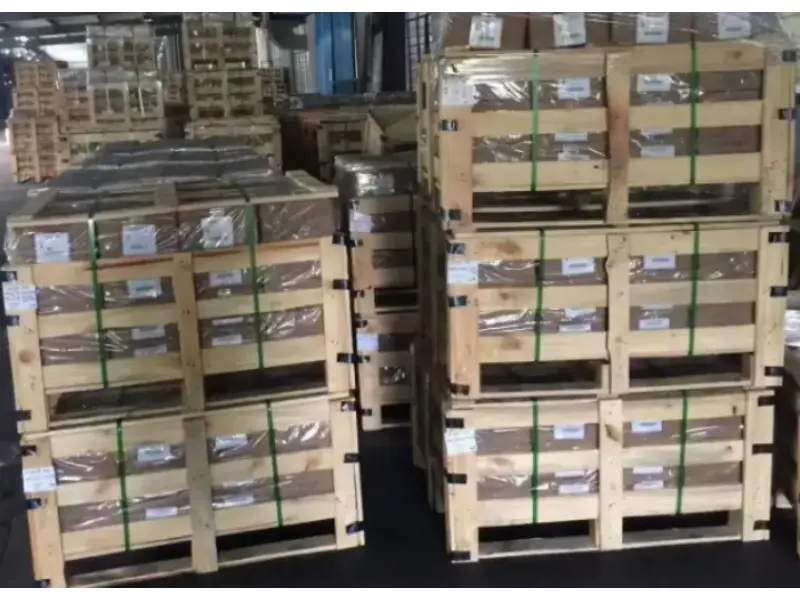

W przypadku masowych zamówień eksportowych i zamówień klientów o wysokim standardzie wspieramy niestandardowe opakowania drewniane i opakowania na paletach, aby jeszcze bardziej zwiększyć bezpieczeństwo transportu. Wszystkie opakowania mogą zawierać niestandardowe logo marki klienta i ekskluzywne etykiety, aby spełnić potrzeby eksportu marki i zarządzania magazynem. Przed każdą dostawą nasz zespół przeprowadzi pełną kontrolę wyglądu, rozmiaru i ilości produktuPodkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwa,sortować i pakować ściśle według międzynarodowych standardów eksportowych oraz kompletować dokumenty towarzyszące, zapewniając bezpieczną i pozbawioną barier dostawę towarów do klientów na całym świecie.

Dlaczego warto wybrać łączniki Ningbo Gangtong Zheli

Koncentrujemy się na badaniach i rozwoju oraz produkcji elementów złącznych o wysokim standardzie DIN, z dojrzałą technologią produkcji i kompletnym systemem kontroli jakości. WszystkoPodkładka sferyczna DIN6319 Podkładka wypukła i wklęsła wahliwaprodukty produkowane są w ścisłej zgodności z niemieckimi normami przemysłowymi, z precyzyjną tolerancją wymiarową i doskonałą wymiennością.

Od kontroli przychodzących surowców, precyzyjnego przetwarzania, obróbki powierzchni po pakowanie i dostawę gotowego produktu – każde ogniwo wdraża standardową kontrolę jakości. Świadczymy usługi testowania próbek, pełnowymiarową personalizację od M6 do M64, stabilne dostawy zapasów oraz profesjonalną pomoc techniczną przedsprzedażną i posprzedażną. Dzięki niezawodnej jakości produktów i przemyślanym usługom eksportowym nawiązaliśmy długoterminowe relacje współpracy z klientami w Europie, Ameryce, Azji Południowo-Wschodniej i innych regionach, zdobywając szerokie uznanie na światowym rynku przemysłowych elementów złącznych.

Często zadawane pytania

P1: Czy konieczne jest stosowanie podkładek wypukłych i wklęsłych w komplecie?

A1: Tak. Tylko dopasowana grupa podkładek wypukłych typu C i wklęsłych typu D może realizować funkcję samonastawną kompensującą odchylenie kątowe zespołu. Pojedyncza podkładka nie może pasować ślizgowo i nie może uzyskać efektu korekcji kąta.

P2: Jaka jest największa różnica między podkładkami sferycznymi DIN6319 a zwykłymi podkładkami?

A2: Podstawową różnicą jest możliwość kompensacji kąta. Zwykłe podkładki mogą jedynie rozproszyć nacisk, podczas gdy podkładki wahliwe DIN6319 mogą aktywnie korygować nachylenie instalacji, eliminować naprężenia zginające śruby i znacznie poprawiać bezpieczeństwo i żywotność połączeń o dużej wytrzymałości.

P3: Czy podkładki DIN6319 można stosować w środowiskach o wysokiej temperaturze i korozyjnym?

A3: Tak. Mamy wiele opcji materiałowych. Modele ze stali nierdzewnej A2/A4 dostosowują się do środowisk korozyjnych, a wysokiej jakości materiały wytrzymują ciągłe warunki pracy w wysokiej temperaturze, spełniając potrzeby użytkowania w różnych trudnych scenariuszach.
