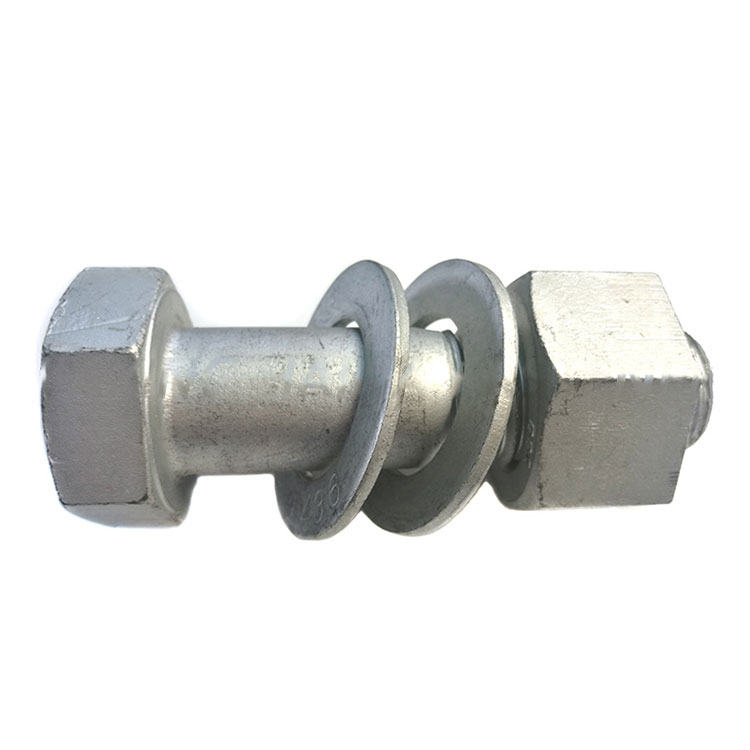

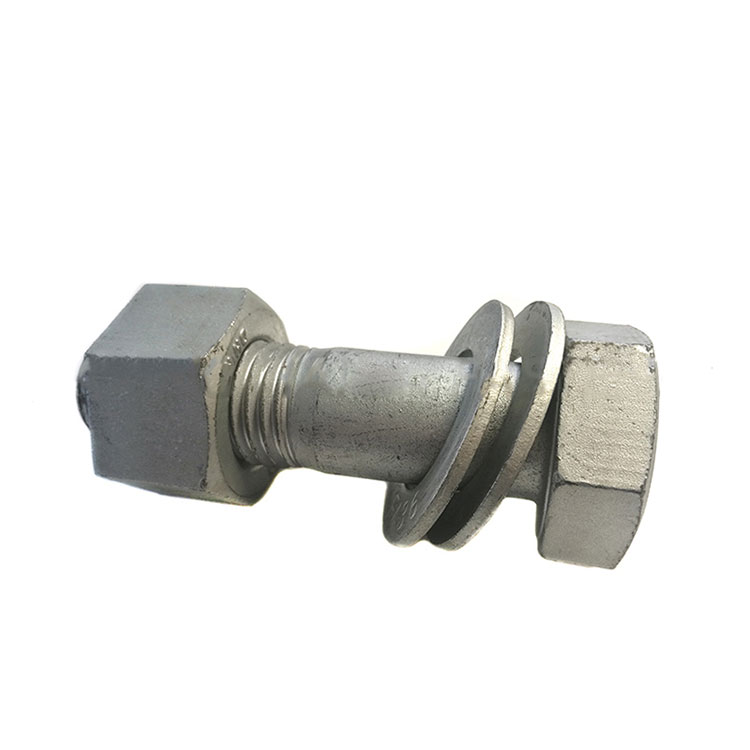

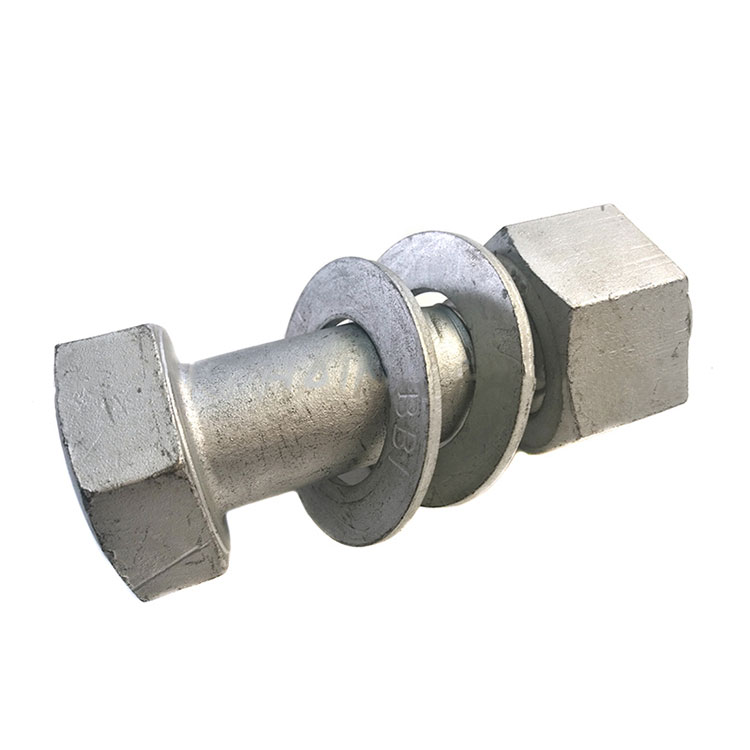

Możesz mieć pewność, że kupisz spersonalizowany materiał o wysokiej wytrzymałości. 8.8 Gr.10.9, Gr.12.9 ASTM A325, A490 Ciężka śruba sześciokątna od nas. Ciężkie śruby konstrukcyjne z łbem sześciokątnym są przeznaczone do połączeń konstrukcyjnych stal-stal. W związku z tym są one zazwyczaj bardzo krótkie. Specyfikacje A325 i A490 nie są przeznaczone do zastosowań ogólnych, w tym do śrub kotwiących. W tych zastosowaniach należy rozważyć zastąpienie A449 gatunkiem A325 i A354 gatunkiem BD zamiast A490. Śruby konstrukcyjne Hex Heavy są przeznaczone do połączeń konstrukcyjnych stal-stal. Specyfikacje ASTM A325 i A490 obejmują ciężkie śruby konstrukcyjne z łbem sześciokątnym o wysokiej wytrzymałości o średnicy od 1/2" do 1-1/2". Śruby te są przeznaczone do stosowania w połączeniach konstrukcyjnych i mają krótszą długość gwintu niż standardowe śruby sześciokątne. Specyfikacje A325 i A490 nie są przeznaczone do zastosowań ogólnych.

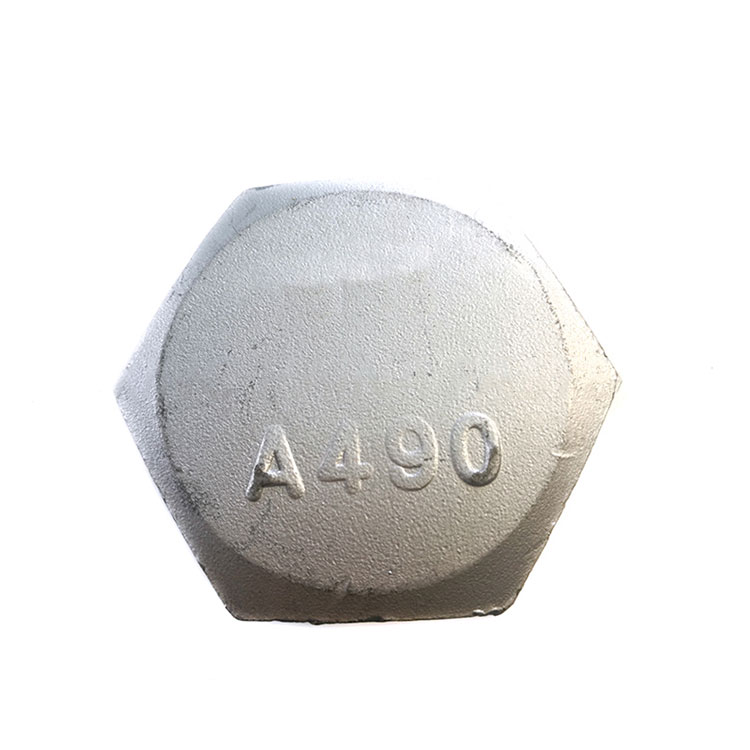

Specyfikacja ASTM A490 obejmuje hartowane i odpuszczane, ciężkie śruby konstrukcyjne z łbem sześciokątnym o średnicy od 1/2" do 1-1/2" i wytrzymałości na rozciąganie od 150 ksi do 173ksi. Śruby A490 mają podobne zastosowanie i wymiary do śrub z łbem sześciokątnym A325, ciężkie śruby konstrukcyjne z łbem sześciokątnym, ale są wykonane ze stali stopowej, a nie ze stali średniowęglowej, co zapewnia łącznik o większej wytrzymałości.
Średnica śruby | D | F | C | H | T | |||||
Średnica korpusu | Szerokość w mieszkaniach | Szerokość w narożnikach | Wysokość | Długość gwintu | ||||||
Maks | Podstawowy | Maks | Min | Maks | Min | Podstawowy | Maks | Min | Podstawowy | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11/16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3/4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11/16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
