Możemy zapewnić profesjonalną obsługę i lepszą cenę dla Ciebie. Jeśli interesują Cię śruby ze stali węglowej klasy 4,8/8,8/109/12,9 / stali nierdzewnej ss304/316 ocynkowane ogniowo HDG DIN3570 U do produktów z wieżami elektrycznymi, skontaktuj się z nami. Kierujemy się jakością, mając pewność, że cena sumienia i oddanej służby.

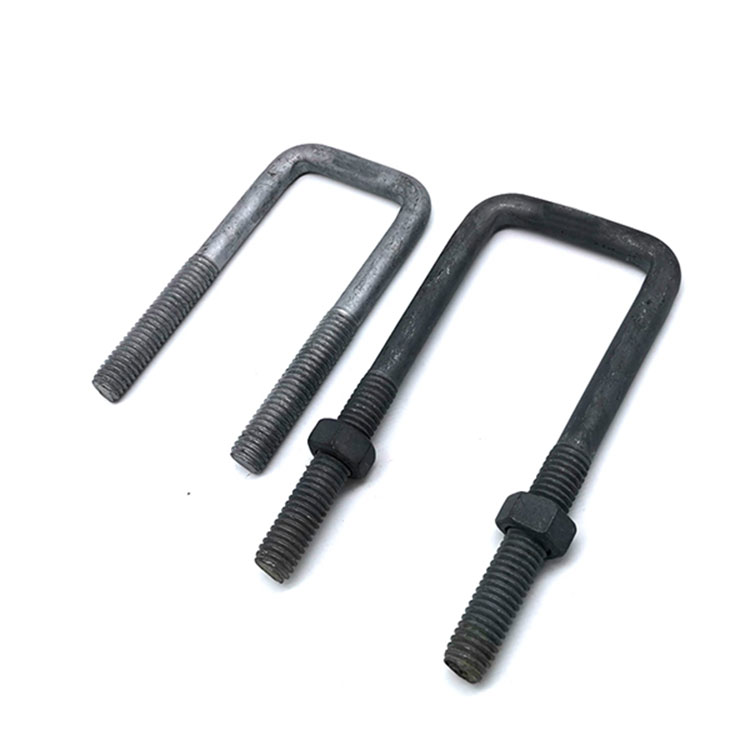

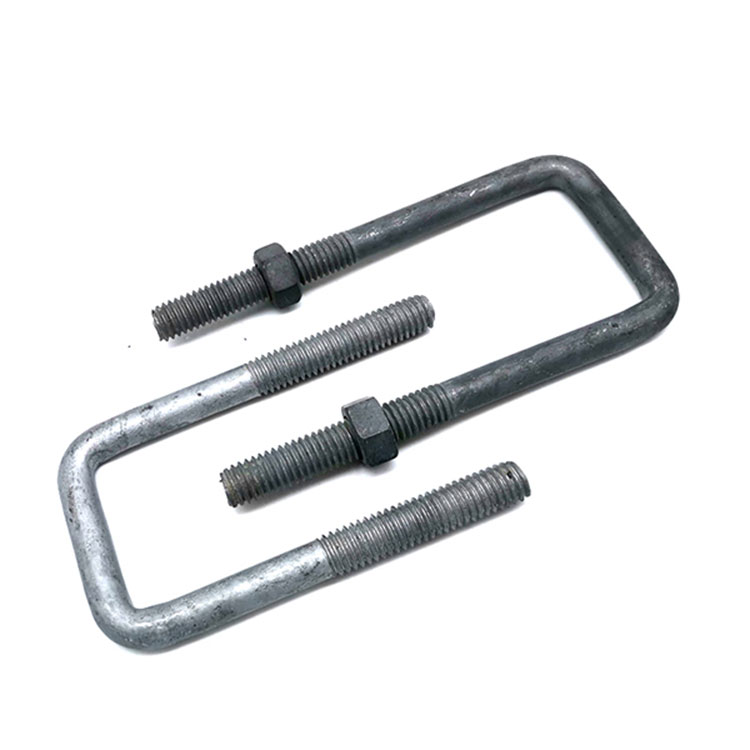

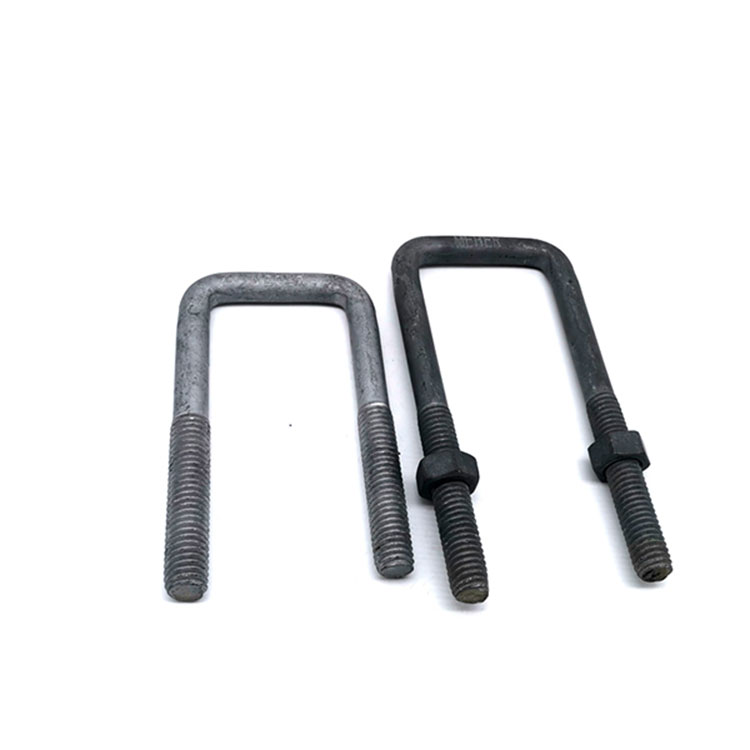

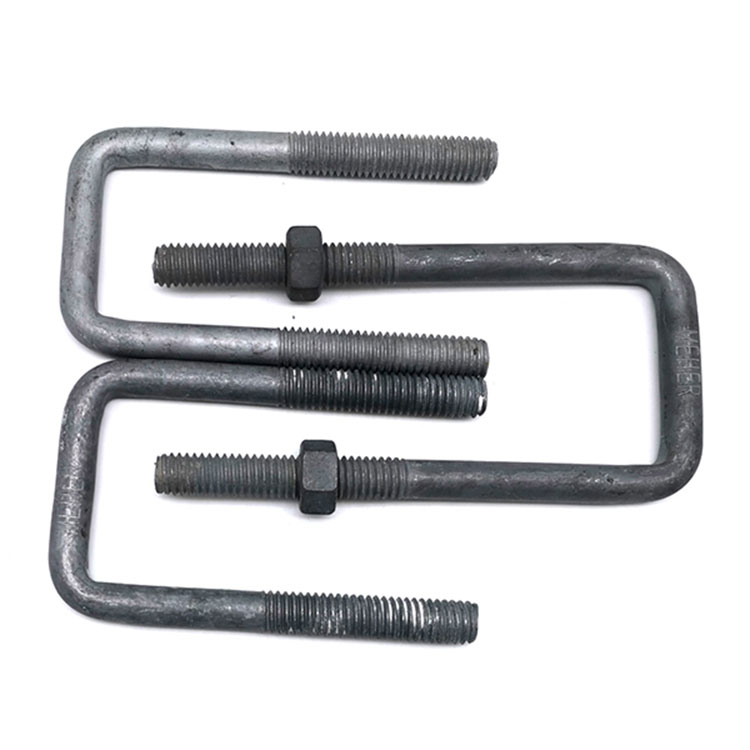

Śruba w kształcie U to śruba w kształcie litery U z gwintem na obu końcach. Śruby w kształcie U są głównie używane do podpierania rurociągów, czyli rur, przez które przepływają płyny i gazy. W związku z tym śruby w kształcie U zostały zmierzone przy użyciu języka inżynierii rurociągów. Śruba w kształcie U byłaby opisana rozmiarem rury, którą wspierała. Na przykład inżynierowie zajmujący się rurociągami poprosiliby o śrubę w kształcie U o średnicy nominalnej 40 i tylko oni wiedzieliby, co to oznacza. W rzeczywistości nominalna część otworu 40 w niewielkim stopniu przypomina rozmiar i wymiary śruby w kształcie litery U. Nominalny otwór rury jest w rzeczywistości miarą wewnętrznej średnicy rury. Inżynierowie są tym zainteresowani, ponieważ projektują rurę na podstawie ilości płynu/gazu, jaką może transportować. Ponieważ śruby w kształcie U są obecnie używane przez znacznie szerszą publiczność do mocowania wszelkiego rodzaju rurek/prętów okrągłych, należy zastosować wygodniejszy system pomiarowy.
Standard: | DIN, ASTM/ANSI JIS IN ISO, AS, GB | ||||||
Materiał | Stal nierdzewna: SS201, SS303, SS304, SS316, SS316L, SS904L, F593 | ||||||
Gatunek stali: DIN: Gr.4.6,4.8,5.6,5.8,8.8,10.9,12.9; SAE: gr.2,5,8; ASTM: 307A, 307B, A325, A394, A490, A449, | |||||||
Wykończeniowy | Cynk (żółty, biały, niebieski, czarny), cynkowany ogniowo (HDG), czarny tlenek, Geomet, Dacroment, anodowanie, niklowany, cynkowo-niklowy |
||||||
Produkcja Proces |
M2-M24: Kucie na zimno, Kucie na gorąco M24-M100, Obróbka skrawaniem i CNC dla niestandardowych elementów złącznych |
||||||
Produkty niestandardowe Czas realizacji |
Sezon pracowity: 15-30 dni, sezon luźny: 10-15 dni | ||||||
Produkty magazynowe | Stal: 4,8 gatunek DIN6923, 8,8 gatunek 10,9 gatunek GB5783 i GB5782 Stal nierdzewna: Wszystkie śruby ze stali nierdzewnej zgodne ze standardem DIN |
||||||
Uzyskaj bezpłatne próbki standardowego elementu złącznego od Gangtong Zheli Fastener | |||||||
Więcej informacji można znaleźć na stronie: www.gtzlfastener.com |
SPECYFIKACJA ŚRUB U-BOLT | ||||
Średnica gwintu | Szerokość między nogami | Wewnętrzna długość | Długość gwintu | Wielkość rury |
1/4"-20 | 3/4" | 1 1/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 1 3/4 | 3/4" | 3/8" |
1/4"-20 | 3/4" | 2 1/4 | 1 1/2 | 3/8" |
1/4"-20 | 1" | 1 3/4 | 3/4" | 1/2" |
1/4"-20 | 1-1/8" | 2 | 3/4" | 3/4" |
1/4"-20 | 1-3/8" | 2 1/4 | 3/4" | 1" |
1/4"-20 | 1 3/4 | 2 3/4 | 1 | 1 1/4 |
1/4"-20 | 2 | 3 1/4 | 1 1/4 | 1 1/2 |
1/4"-20 | 1 1/2 | 3 1/2 | 2 | 1 |
5/16"-18 | 1 3/8 | 2 3/16 | 1 | 1 |
5/16"-18 | 1 3/8 | 3 16.11 | 1 1/2 | 1 |
16.05-18 | 1 3/4 | 2 11/16 | 1 | 1 1/4 |
16.05-18 | 2 | 2 11/16 | 1 | 1 1/2 |
16.05-18 | 2 | 3 16.11 | 1 1/2 | 1 1/2 |
16.05-18 | 2 1/2 | 3 3/16 | 1 1/2 | 2 |
3/8"-16 | 1 | 2 1/4 | 1 1/4 | 1/2" |
3/8"-16 | 1 3/8 | 3 1/8 | 1 1/2 | 1 |
3/8"-16 | 1 1/2 | 2 1/2 | 1 1/4 | 1 |
3/8"-16 | 2 | 3 1/8 | 1 1/4 | 1 1/2 |
3/8"-16 | 2 1/2 | 3 5/8 | 1 1/2 | 2 |
3/8"-16 | 3 | 4 1/8 | 1 1/2 | 2 1/2 |
3/8"-16 | 3 5/8 | 4 5/8 | 1 1/2 | 3 |
1/2"-13 | 3 | 4 1/2 | 1 1/2 | 2 1/2 |
1/2"-13 | 3.5 | 5 | 1 1/2 | 3 |
1/2"-13 | 4 | 5 1/2 | 1 1/2 | 3 1/2 |
1/2"-13 | 4.625 | 6 | 1 1/2 | 4 |
1/2"-13 | 5.625 | 7 | 2 | 5 |
1/2"-13 | 6.75 | 8 | 2 | 6 |
1/2"-13 | 8.75 | 10 3/8 | 2 | 8 |
5/8"-11 | 8.75 | 11 1/2 | 4 |
8 |
